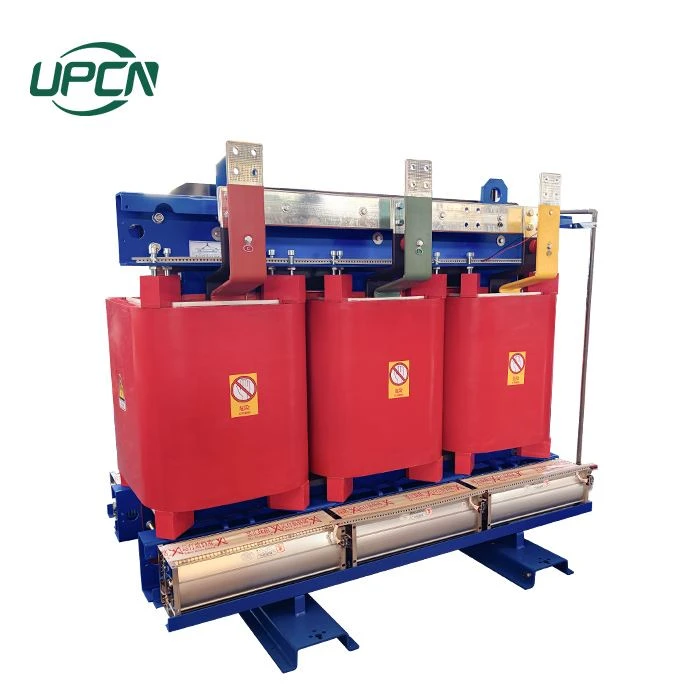

Visió general del producte
El transformador de tipus sec de 1000 kVA presenta un aïllament de fosa de resina epoxi i té diverses característiques clau: baixa pèrdua (sense pèrdua de càrrega reduïda en més d'un 20%, excel·lent eficiència energètica, funcionament econòmic i sense manteniment); baixa descàrrega parcial (la mescla de resina utilitza mètodes avançats de mescla estranya i tecnologia de desgasificació al buit per garantir una barreja uniforme i l'eliminació completa de les bombolles d'aire, donant lloc a una descàrrega parcial extremadament baixa, controlable per sota de 5pc); i tant les bobines d'alta com la baixa tensió es colen al buit i a la pressió, proporcionant tant l'encapsulació total com la impregnació entre voltes de l'aïllament de resina.
La fosa de transformador de tipus sec de 1000 kVA té una estructura densa i curada que és ignífuga, a prova d'explosions i respectuosa amb el medi ambient. Els materials aïllants, com la fibra de vidre, utilitzats a les bobines de bobinat són autoextinguts, evitant l'arc durant els curtcircuits, i la resina no produeix gasos tòxics o nocius a alta calor. Alta resistència mecànica: la resina plena de farciment produeix una petita diferència en el coeficient d'expansió dins de la fosa, una baixa contracció de curat, una baixa tensió interna i una alta duresa del producte curat. Els materials de reforç preformats es col·loquen dins de les capes d'encapsulació de resina epoxi a les superfícies interiors i exteriors de les bobines d'alta i baixa tensió, creant una estructura densa similar al formigó armat. Per tant, la seva resistència mecànica és encara més gran que la de la resina epoxi pura, la qual cosa li permet suportar forces electrodinàmiques sobtades de curtcircuit sense danys.
Especificacions tècniques
|
Número |
grau tècnic |
|
Número de model |
Convertidor tipus assecat per a oli assecat |
|
Capacitat constant |
1000 kVA (sistema de demanda ajustable) |
|
Electricitat importada (Gaogu) |
6,6 kV, 10 kV, 11 kV, 20 kV, 22 kV, 22,9 kV, 35 kV (sistema de demanda ajustable) |
|
Exportació d'electricitat (baixa pressió) |
0,38 kV, 0,4 kV, (sistema de demanda ajustable) |
|
Interval de regulació de tensió |
±5%,±2×2,5%, (sistema de demanda ajustable) |
|
Nombre de fases |
Trifàsic (sistema de demanda ajustable) |
|
Freqüència |
50Hz/60Hz |
|
Grup d'enllaços |
Dyn11, Yyn0, Yd11, Dyn5, YNd11 (sistema de demanda ajustable) |
|
Material de bobinatge |
Alumini/Coure |
|
Sense pèrdua de càrrega |
(Sistema de demanda ajustable) |
|
Pèrdua de càrrega |
(Sistema de demanda ajustable) |
|
Sense corrent de càrrega |
(Sistema de demanda ajustable) |
|
Límit d'augment de temperatura |
100K, 125K (corresponent a l'aïllament de classe F/H) (sistema de demanda ajustable) |
|
Impedància de curtcircuit |
(Sistema de demanda ajustable) |
|
Mètode de refrigeració |
AN (refrigeració natural) o AF (refrigeració per aire forçat) |
|
Classe d'aïllament |
Classe F (Classe H opcional) |
|
Descàrrega parcial |
Menor o igual a 5pC |
|
Normes d'aplicació |
IEC,GB,JIS,ANSI,IEEE,UL |
Escenari d'ús
Preguntes freqüents sobre transformadors de tipus sec
1. Quina diferència hi ha entre els transformadors de tipus sec i submergits en oli? Quina hauria de triar?
El tipus sec és segur contra incendis, sense manteniment i ideal per a ús interior. L'immersió en oli costa menys i s'adapta a aplicacions a l'aire lliure. Trieu un tipus sec per a zones interiors sensibles al foc.
2. Un transformador de tipus sec necessita un manteniment regular? Quant de temps dura?
Gairebé sense manteniment, només neteja ocasional de pols. La vida útil sol ser de 25 a 30 anys amb un funcionament interior normal.
3. Quina capacitat, tensió i opcions personalitzades ofereixes?
Capacitats des de 30 kVA fins a més de 10.000 kVA, tensió primària fins a 35 kV, secundària 0,4 kV/0,69 kV. Disseny personalitzat, tancament, pintura i logotip disponibles.
Informació del producte i certificats
Oferim la següent documentació tècnica completa i documents de qualitat:
• Full de dades de seguretat del material (MSDS)
• Informe de prova de fàbrica
• Certificat de conformitat
