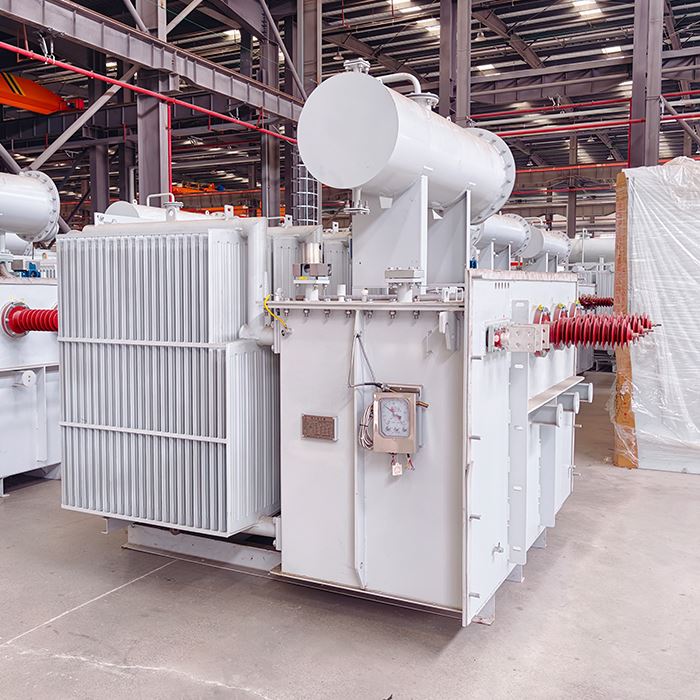

Visió general del producte

Els transformadors de potència de 35 kv són nuclis crucials que connecten la transmissió d'alta tensió i la distribució de mitjana i baixa tensió, jugant un paper de "pont" vital a la xarxa de distribució. Serveixen com a transformadors principals en subestacions de 110 kV/35 kV, que permeten la reducció i distribució de la tensió regional, i també com a transformadors de distribució de 35 kV/10 kV (o 6,6 kV/0,4 kV), subministrant directament energia als usuaris finals. Aquests productes utilitzen làmines d'acer de silici orientades a gra d'alta qualitat, bobinatges de coure lliures d'oxigen i una estructura de dipòsit d'oli totalment segellada. Fabricats amb un avançat farcit d'oli al buit i processos d'aïllament rigorosos, ofereixen avantatges com ara baixes pèrdues, baix soroll, alta fiabilitat i llarga vida útil.

Els transformadors de 35 kV s'utilitzen àmpliament en xarxes de distribució d'energia urbana i rural, parcs industrials, noves centrals d'energia, camps de petroli i gas, mines i grans complexos comercials. Representen un dels nivells de tensió amb més cobertura i escenaris de funcionament més diversos a les xarxes de distribució d'energia. Els productes estan optimitzats específicament per a condicions de funcionament típiques a les xarxes elèctriques rurals, com ara línies llargues, grans fluctuacions de càrrega i llamps freqüents. Posseeixen una excel·lent resistència a l'impacte de curtcircuits i una tolerància a l'impacte de llamps, complint els requisits operatius de commutació freqüent i tancament de fallades de les línies derivades de la xarxa de distribució. Els productes s'adhereixen estrictament als estàndards internacionals i nacionals autoritzats com IEC, GB, ANSI, IEEE i JIS, compleixen els requisits d'eficiència energètica de nivell 1 i han superat un conjunt complet de proves de tipus i proves de fàbrica.

Avantatges del producte

• Estructura totalment segellada, a prova de fuites, sense manteniment i garanteix un funcionament estable i fiable a llarg termini.

• Aïllament i dissipació de calor immersos en oli, gran capacitat de sobrecàrrega i adaptable a ambients exteriors durs.

• Baixes pèrdues i alta eficiència, reduint significativament el consum d'energia d'explotació i els costos d'explotació.

• Estructura compacta, petita empremta, fàcil instal·lació i gran adaptabilitat.

• Alta rendibilitat, llarga vida útil i menors costos globals d'operació i manteniment.

• Resistent a curtcircuits i resistents als impactes, complint els requisits per a un funcionament de càrrega contínua a llarg termini.

t power transformer and switchgear pvt ltd

top 10 power transformer manufacturers in the world

Especificacions tècniques

Paràmetre	Projecte	Valors/interval típics
Paràmetres bàsics	Tensió nominal (costat d'alta tensió)	35 kV
	Tensió nominal (costat de baixa tensió)	10,5 kV, 10 kV, 6,6 kV, 0,4 kV
	Freqüència nominal	50 Hz / 60 Hz
	Nombre de fases	Tres fases
	Capacitat nominal (kVA)	1250,1600,2000,2500,3150,4000,5000,6300,8000,10000 (Personalització disponible a petició)
	Mètode de refrigeració	ONAN (refrigerat automàticament), ONAF (refrigerat per aire)
Connexió i toc	Grup de connexió	Dyn11, Yyn0, Yd11
	Mètode de toc	Regulació de voltatge de càrrega / Regulació de voltatge de càrrega
	Toqueu rang	±2×2.5%,±4×2.5%
Impedància i pèrdua	impedància de curtcircuit	4%–10% (personalitzat segons la capacitat i els requisits del sistema)
Impedància i pèrdua	Normes aplicables	GB 1094,GB/T 6451,IEC 60076,ANSI,IEEE,JIS
Medi Ambient i Protecció	oli aïllant	Oli de transformador 25# i 45#
	Temperatura ambient de funcionament	30 graus -+45 graus
	altitud	Menys o igual a 1000 m (versió a gran altitud disponible a petició)
	Límit d'augment de temperatura	Augment de la temperatura superior de l'oli Menor o igual a 55 K, augment de la temperatura mitjana del bobinatge Menor o igual a 65 K

Característiques del producte

product-800-892

product-800-782

product-800-809

Preguntes freqüents sobre transformadors submergits en oli

1. Quant de temps pot durar un transformador submergit en oli?

Amb un manteniment adequat, la vida útil típica és de 30 a 40 anys. La regeneració d'oli i la substitució de les juntes poden ampliar-ho encara més.

2. Quins rangs de capacitat i tensió estan disponibles?

Capacitats des de 50 kVA fins a 200.000 kVA (200 MVA). Tensió primària fins a 220 kV, tensió secundària de 0,4 kV a 35 kV. Dissenys personalitzats disponibles.

3. Puc instal·lar un transformador immers en oli a gran altitud (per sobre dels 1000 m)?

Sí, però cal rebaixar. L'eficiència de refrigeració disminueix a gran altitud. Especifiqueu sempre l'altitud en fer la comanda perquè puguem ajustar el disseny.
